Caratteristiche del prodotto
1, ha la funzione di carica e scarica sezionale (è possibile impostare il periodo di tempo per caricare o scaricare la batteria).
2.Consentire l'accesso alla batteria al piombo-e alla batteria al litio.
3, funzione anti feed-in, auto-consumo (può essere un'alimentazione ibrida da energia solare, batteria e rete).
4, può essere utilizzato senza batteria. La rete solare e quella pubblica possono alimentare i carichi contemporaneamente.
5, con doppia funzione di attivazione della batteria al litio. Può essere attivato da qualsiasi alimentazione di rete o solare (quando la batteria agli ioni di litio- era inattiva).
6, modalità di risparmio energetico disponibile per ridurre la perdita di carico in assenza di-carico.
7, disponibile in quattro modalità di ricarica: solo solare, priorità di rete, priorità solare e ricarica ibrida rete e solare.
8, due modalità di uscita: bypass di rete e uscita inverter; Alimentazione ininterrotta.
9, Protezioni complete, inclusa protezione da sovratensione e sottotensione, protezione da sovraccarico, protezione inversa, ecc. Protezione completa di. 360 grado-con una serie di funzioni di protezione.
10, con il design dinamico del diagramma di flusso dello schermo LCD con resistenza al tocco, facile comprensione dei dati del sistema e dello stato operativo.
11, controllo digitale completo della tensione e della corrente a doppio circuito chiuso, tecnologia SPWM avanzata, uscita dell'onda sinusoidale pura; supporta l'uscita a onda sinusoidale pura a-fase divisa e monofase-; Supporta cinque diversi livelli di tensione di 100Vac, 105Vac, 110Vac,120Vac, 127Vac per fase.
12, supporta due MPPT indipendenti, tecnologia MPPT avanzata con un'efficienza di tracciamento del 99,9%.
13, ventola intelligente a velocità variabile per dissipare in modo efficiente il calore e prolungare la durata del sistema.
14,Diversa interazione uomo-computer: supporta la comunicazione CAN, USB, WiFi e RS485, accensione o spegnimento locale e remoto, controllo con contatto pulito.
15,Espandibile: TA esterno per antiimmissione energia in tutta la casa e autoconsumo.
Architettura di sistema di base

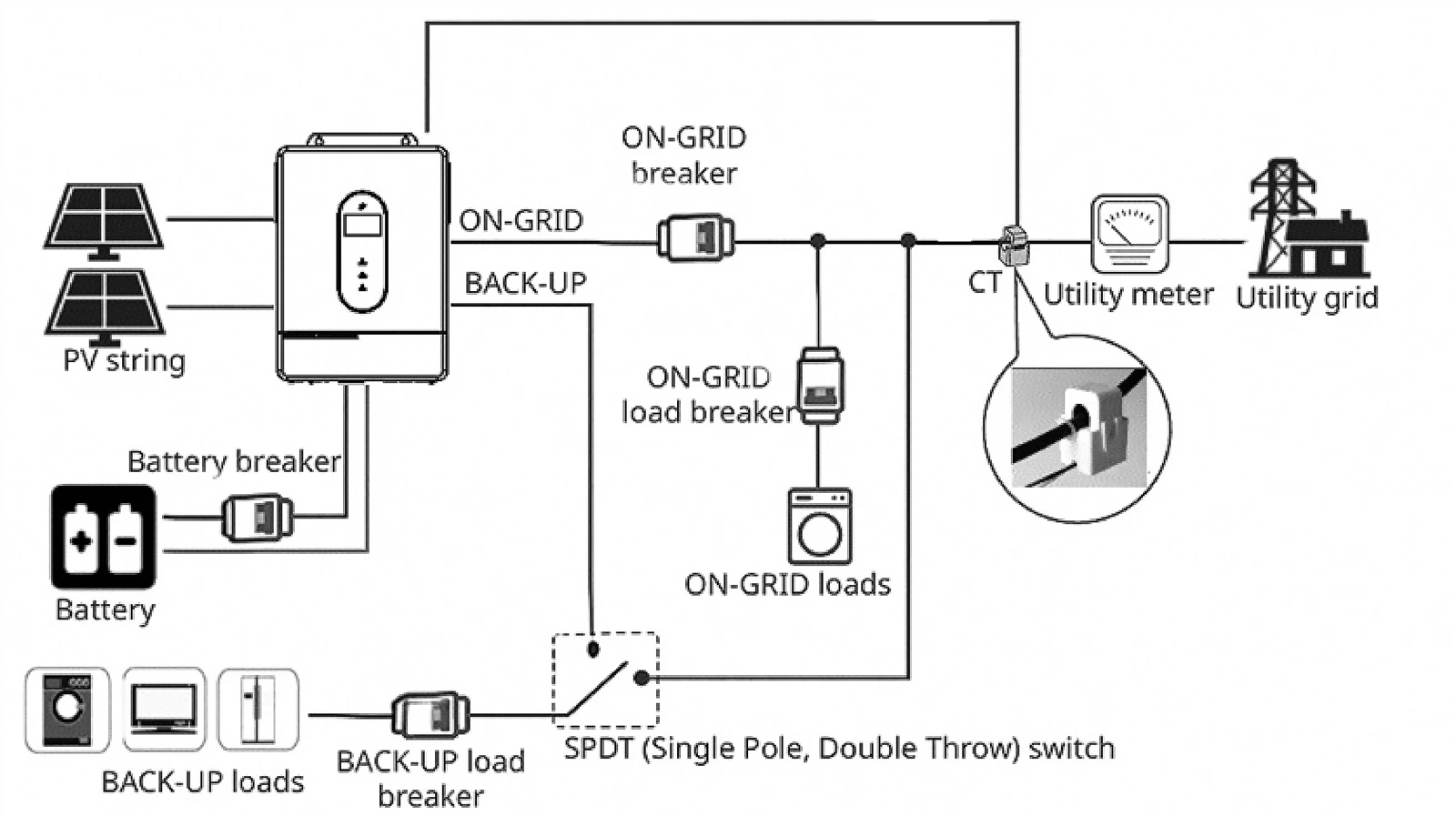

La figura seguente mostra lo scenario dell'applicazione di sistema di questo prodotto. Il metodo di cablaggio del sistema specifico dipende dallo scenario applicativo effettivo. Un sistema completo è composto dalle seguenti parti:
1, Stringa fotovoltaica: converte l'energia luminosa in alimentazione CC e carica la batteria tramite l'inverter o la converte direttamente in alimentazione CA per azionare il carico.
2, Rete o generatore: collegato all'ingresso CA, per alimentare il carico durante la ricarica della batteria. Se la rete o il generatore non sono collegati, il sistema può funzionare anche normalmente e il carico è alimentato dalla batteria e dal modulo fotovoltaico.
3, Batteria: in base alla funzione di accumulo e rilascio dell'energia dei requisiti di sistema. Supporta la batteria al litio e la batteria al piombo (impostazione impostata).
4, Carico domestico: consente il collegamento di vari carichi domestici e d'ufficio, inclusi frigoriferi, lampade, TV, ventilatori e condizionatori d'aria.
5, inverter ibrido di carica solare: l'unità di conversione dell'energia dell'intero sistema.
6,WiFi o GPRS: può monitorare le autorizzazioni del sistema da remoto.
7,CT: viene utilizzato per rilevare la corrente. (Due CT sono stati posizionati su due linee antincendio, le frecce CT indicano l'inverter).

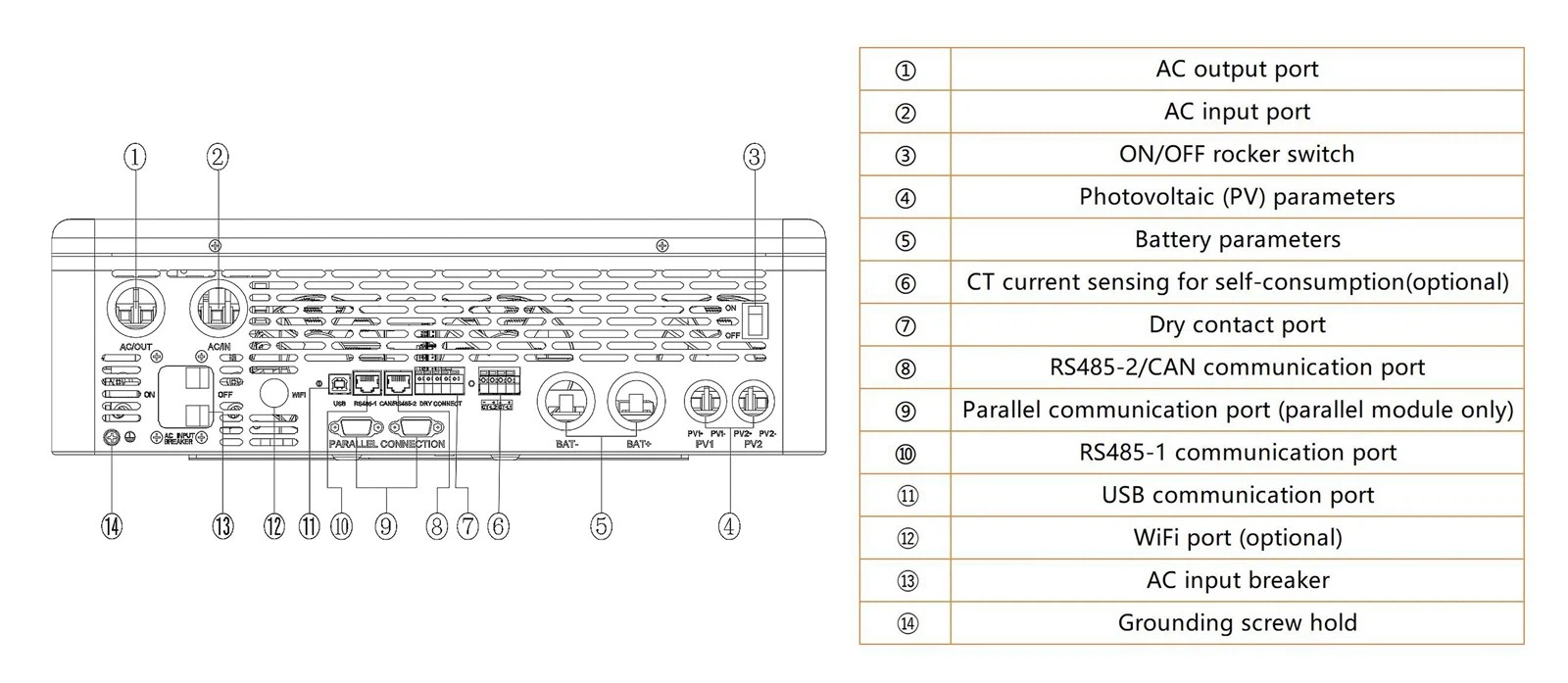

Dettagli del prodotto
Parametri del prodotto
| MODELLO | GES48100M200-500P | GES48100M200-500 | GES48120M220-500P | GES48120M220-500 |
| Modalità parallela (funzione riservata) | ||||
| Consenti quantità | 1~6 | 0 | 1~6 | 0 |
| Modalità di rete | ||||
| Tensione di ingresso nominale | 120(L1/N, L2/N)V240 Vca(L1/L2) | |||
| Intervallo di tensione di fase in ingresso | (85 Vca~140 Vca)±2% | |||
| Frequenza | 50Hz/60Hz (rilevamento automatico) | |||
| Gamma di frequenza | 47±0,3 Hz~55±0,3 Hz (50 Hz) ; 57±0,3 Hz~65±0,3 Hz (60 Hz) ; | |||
| Massimo. efficienza | >95% | |||
| Tempo di conversione (bypass e inverter) | 10 ms (tipico) | |||
| Massimo. corrente di sovraccarico di fase di bypass | 2P,63A/63A(L1/L2) | |||
| Modalità inverter | ||||
| Forma d'onda della tensione di uscita | Onda sinusoidale pura | |||
| Potenza di uscita nominale (VA)/(W) | Fase divisa: 10000VA/10000W Monofase: 7200VA/7200W (limitato dai terminali di cablaggio) |
Fase divisa: 12000VA/12000W Monofase: 7200VA/7200W (limitato dai terminali di cablaggio) |
||
| Fattore di potenza | 1 | |||
| Tensione di uscita nominale (Vac) | 120 Vca (L1/N, L2/N)/240 Vca(L1/L2) | |||
| Gamma di frequenza di uscita (Hz) | 50 Hz±0,3 Hz/60 Hz±0,3 Hz | |||
| Massimo. efficienza | >91% | |||
| Protezione da sovraccarico | (102% Load >125% ±5%: segnala l'errore e disattiva l'uscita dopo 5 secondi; |
|||
| Potenza di picco | Fase divisa: 15000VA Fase singola: 15000VA | Fase divisa: 18000VA Fase singola: 18000VA | ||
| Capacità motoria caricata | 5HP | 6HP | ||
| Voltaggio nominale in ingresso della batteria | 51,2 V (tensione di avvio minima 44 V) | |||
| Intervallo di tensione della batteria | 40,0 V CC~58,6 V CC±0,6 V CC (Allarme di sottotensione/tensione di spegnimento/allarme di sovratensione/recupero da sovratensione... impostabile sullo schermo LCD) |
|||
| Modalità risparmio energetico | Carico inferiore o uguale a 25 W, entra in modalità di risparmio energetico | |||
